Спасибо за внимание к Beiye!
БИР 48 сплав никел-утюга 48% который обладает плотностью потока сатурации около 1.6Т совмещенной с высокой магнитной проницаемостью и низкими потерями в сердечнике, которая делает этим разносторонний сплав с много потенциальных применений. Сплав БИР 48 был использован в прокатанных ядрах для трансформаторов аппаратуры, магнитных экранов и ядров для некоторого электронного и коммуникационных устройств в которых весьма высокая проницаемость на низких намагничивающих силах значительно увеличивает эффективность и эффективность оборудования, и из-за своей высокой проницаемости, Он также использовался в электромагнитных сердечниках и чувствительных реле, которые должны реагировать на низкие намагничивающие силы.
| С | Си | Mn | Ni | Фе |
| 0,02 | 0,20 | 0,30 | 48 | Бал. |
| Плотность (г/см3) | Плавить Т (℃) | Кюри Т (℃) | Тепловое расширение (10-6/К) | Сопротивление (мкОм · см) | Теплопроводность (Вт/м · К) |
| 8,2 | 1427 | 450 | 8,0 | 45 | 13 |
| Государство | Твердость (HV) | Rp0.2 (МПа) | Rm (МПа) | А (%) | |
| Кованые | Кованые | 135 | 210 | 500 | 45 |
| Полн-обожженный | 100 | 150 | 450 | 50 | |
| Лист | Холоднокатаный- | 250 | 800 | 860 | 9 |
| Полн-обожженный | 100 | 140 | 420 | 35 | |
| Мельница-отожженная | 130 | 230 | 530 | 42 |
* Тест будет проведен в соответствии с стандартами ГБ/Т 4340,3, ГБ/Т 228, и ГБ/Т 22315.
| Тип | Размер (мм) | Μ0 (мГн/м) | Мкм (мГн/м) | Hc (А/м) | В (Т) | |
| Кованые | / | Φ45 | 8 | 100 | 5,0 | 1,58 |
| Лист | Ⅰ Ранг ротора ранга | 0,35 | 10 | 100 | 5,0 | 1,58 |
Ⅱ класс трансформатора класса | 0,35 | 10 | 150 | 4,0 | 1,58 |

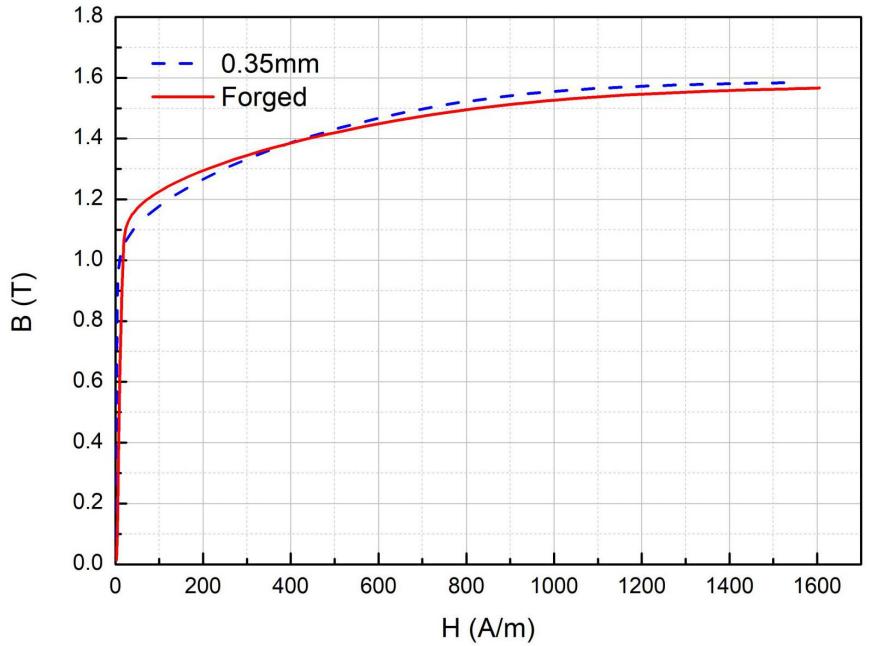

* Кольцевой образец испытывали после термообработки при 1150 ° С × 5 ч в атмосфере чистого водорода; μ0 измеряли при Н = 0,4А/м; Bs измеряли при Н = 1600 А/м.

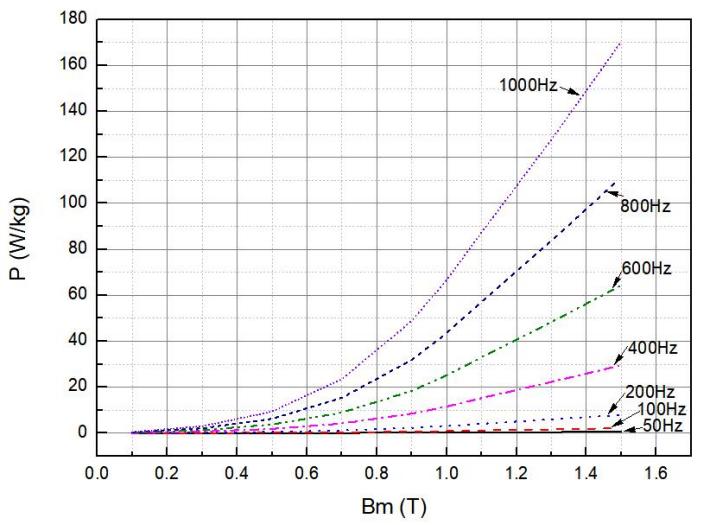

Кривая потери полосы 0,35 мм
Кривая потери полосы 1,5 мм
